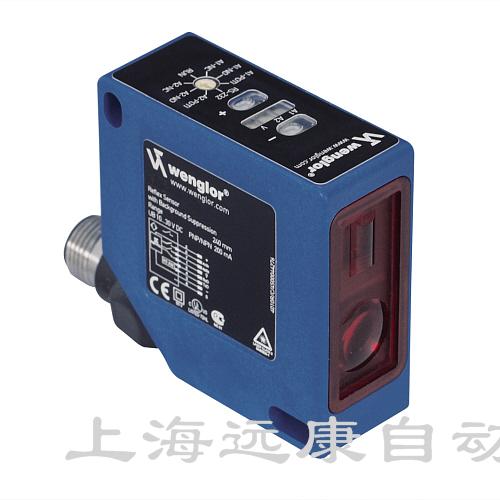

威格勒Wenglor光電傳感器 高精度測距傳感器 CP70QXVT80
CMOS行
不受材料、色彩和亮度影響的切換點
切換遲滯小
高精度的操作距離
該傳感器采用高分辨率CMOS線性陣列和DSP技術工作并借助測量角度確定距離。 通過這樣，能夠確定材料、顏色和亮度相關的開關點偏差。 存在兩個獨立的切換輸出端可用，能夠以10 ms為梯度為其設置兩個切換閾值和一個吸合或脫扣時間延遲值。通過RS-232接口，既可以激活傳感器功能，又可以輸出值。
光學數據
| 探測范圍 | 660 mm |
| 設置范圍 | 60...660 mm |
| 切換滯后 | < 1 % |
| 光線類型 | 激光（紅） |
| 波長 | 655 nm |
| 使用壽命(Tu = +25 °C) | 100000 h |
| 激光等級(EN 60825-1) | 2 |
| 最大允許的外來光線 | 10000 Lux |
| 光斑直徑 | 參見表 1 |
電氣數據
| 供電電壓 | 10...30 V DC |
| 電流消耗(Ub = 24 V) | < 50 mA |
| 切換頻率 | 250 Hz |
| 響應時間 | < 2 ms |
| 吸合/脫扣時間延遲(RS-232) | 0...1 s |
| 溫度偏差 | < 50 μm/K |
| 溫度范圍 | -25...60 °C |
| 切換輸出端數量 | 2 |
| 切換輸出端壓降 | < 1,5 V |
| 切換輸出端開關電流 | 200 mA |
| 抗短路 | 是 |
| 反極性保護 | 是 |
| 示教模式 | HT, VT, TP |
| 傳輸速度 | 38400 Bd |
| 防護等級 | III |
| FDA登錄編號 | 0820587-000 |
機械數據
| 設置方式 | 示教 |
| 外殼材料 | 塑料 |
| 防護等級 | IP67 |
| 連接方式 | M12 × 1；8針 |
輸出功能
| 錯誤輸出端 | 是 |
| 可編程的PNP/NPN/推挽 | 是 |
| 可切換的常閉/常開觸點 | 是 |
| RS-232接口 | 是 |
表1
| 探測范圍 | 60 mm | 660 mm |
| 光斑大小 | 0,6 × 2,5 mm | 3 × 8 mm |
操作面板
- 01 = 切換狀態指示器
- 03 = 錯誤指示器
- 07 = 旋轉開關
- 24 = 加號鍵
- 25 = 減號鍵
標定尺寸圖
尺寸（單位：毫米，1 毫米= 0.03937 英寸）
- 1 = 發送二極管
- 2 = 接收二極管
- 螺釘 M4 = 0,5 Nm
補充的產品
| 保護殼套裝ZSP-NN-02 |
| 接口電纜S232W3 |
| 軟件 |
| 防護外殼ZSV-0x-01 |
